不斷探索環(huán)保材料制造工藝

廠家實(shí)力 質(zhì)量保障及時(shí)響應(yīng) 快速發(fā)貨

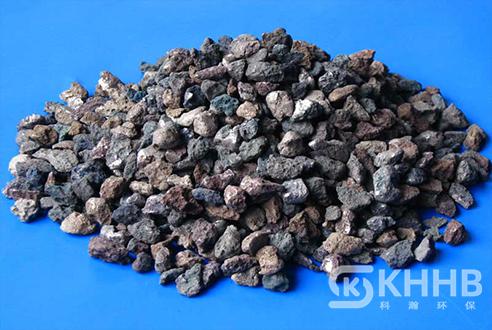

 鍋爐水除氧劑海綿鐵又名海綿鐵除氧劑、海綿鐵濾料；海綿鐵除氧劑具有較好的還原活性和較高比表面積特點(diǎn)，作為水除氧劑的海綿粒度為2-5mm，孔隙率極高，比表面積大，活性高，極易與水中的氧發(fā)生反應(yīng)生成Fe3O3,從而達(dá)到除氧目的，反應(yīng)產(chǎn)物為不易溶于水的絮狀沉淀，被攔截下來(lái)，用一定強(qiáng)度的反洗水可以沖洗干凈。

海綿鐵除氧劑、海綿鐵濾料工作原理：

    常溫過(guò)濾式除氧屬化學(xué)除氧，它采用專(zhuān)門(mén)的活性海綿鐵(直接還原鐵)來(lái)去除水中溶解氧，海綿鐵主要成分是鐵，其疏松多孔的內(nèi)部結(jié)構(gòu)，提供的比表面積是普通鐵屑的5-10萬(wàn)倍，可使水中的氧與鐵發(fā)生迅速?gòu)氐椎难趸磻?yīng)，使溶解氧穩(wěn)定在0.05mg/L以下，其反應(yīng)式為：2Fe2+ + 2H2O + O2→2Fe(OH)2 4Fe(OH)2+ 2H2O +O2→4Fe(OH)3反應(yīng)產(chǎn)物Fe(OH)2、Fe(OH)3為不易溶于水的絮狀沉淀，當(dāng)隨著水流經(jīng)其余的海綿鐵顆粒時(shí)被攔截下來(lái)，只要用一定強(qiáng)度的反洗水流就可以沖洗干凈(大約5分鐘)。

   海綿鐵除氧劑的消耗量很低，根據(jù)處理水量與水質(zhì)的不同，一般3 - 6個(gè)月補(bǔ)充一次即可。(經(jīng)過(guò)除氧后的中增加了少量的鐵離子,一般為0.2 - 0.5mg/L，對(duì)于熱水鍋爐來(lái)說(shuō)仍符合國(guó)家規(guī)定的水質(zhì)標(biāo)準(zhǔn)，但對(duì)于蒸汽鍋爐或?qū)o水Fe2+有嚴(yán)格要求的給水除氧來(lái)說(shuō)，可以加裝除鐵裝置，去除水中的Fe2+。)作為水除氧劑的海綿鐵是利用粒度在-200目以下的Fe3O4 粉末粘結(jié)在一起，粒度為2-5mm左右。因其還原過(guò)程發(fā)生置換反應(yīng)，形成一定數(shù)量的空隙，還有粉末微粒粘結(jié)時(shí)的空隙，使得除氧劑孔隙極高，比表面積大，又因其為原生礦直接還原所得，相對(duì)純凈，所以活性極高，極與水中的氧發(fā)生反應(yīng)生成Fe3O4，從而達(dá)到除氧目的。同時(shí)利用率也得到提高到90%以上。而且由于含有一定量的雜質(zhì)，使其在除氧過(guò)程中顆粒之間只能是弱鍵連接，基本不銹死成團(tuán)。該產(chǎn)品經(jīng)多家單位使用后，效果十分理想，出水含氧量降到0.05mg/L以下，處理每立方米水僅消耗25g左右，真正做到了高質(zhì)量、低成本運(yùn)行。因不經(jīng)軟化的水易使除氧劑表面發(fā)生鈍化，使其氧化減慢，而影響除氧效果，故應(yīng)先軟化再除氧。使用一段時(shí)間后，應(yīng)進(jìn)行反洗。

海綿鐵除氧劑、海綿鐵濾料理化性能參數(shù)：

性能項(xiàng)目	具體指標(biāo)	性能項(xiàng)目	具體指標(biāo)
活性鐵	98%	容重	1.7g/cm3
空隙率	30-50%	含灰量	<0.5
其它金屬含量	不超過(guò)國(guó)家飲用水標(biāo)準(zhǔn)
粒徑范圍	1.0--5.0mm

海綿鐵除氧劑、海綿鐵濾料建議除氧器運(yùn)行參數(shù)：

工作流速	20-30m/h
反洗流速	120m/h
反洗時(shí)間	5-8分鐘
正洗流速	20-30m/n
正洗時(shí)間	至于水清澈
重點(diǎn)控制	進(jìn)出水壓差≤0.05Mpa

海綿鐵除氧劑、海綿鐵濾料(常用規(guī)格（單位mm)：1～3mm、 3～5mm、 4～8 mm特殊規(guī)格可按用戶(hù)要求加工。

上一條：鵝卵石

下一條：果殼/核桃殼濾料
